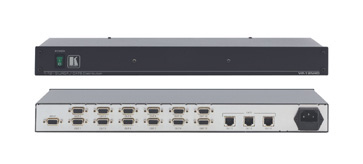

Kramer VP-12NHD

Il VP-12N è un distributore video amplificato per computer (RGBHV). Con un singolo ingresso, avremo 12 uscite su 15-pin HD bafferizzate e isolate tra loro. Inoltre sono presenti anche tre uscite twisted pair.

• Bandwidth – 300MHz (-3db).
• Max. Resolution (Twisted Pair) – WUXGA & 1080p.
• Compatibile HDTV.
• Settaggio della polarità Sync – Switch H & V per migliorare la compatibilità HDTV con le uscite CAT 5.
• Tutti i trasmettitori e ricevitori del sistema devono essere alimentati. – A single connection to the transmitter powers all units when the receivers are within 150ft (50m) of the transmitter.
• Connettori Twisted Pair – RJ-45.
• Controllo – livello (Gain) RGB, ID bit.
• Per codificare la connessione Twisted Pair è richiesto un ricevitore/convertitore di segnale Twisted Pair/Video grafico. – Up to 100m (300ft).
• Massima distanza Twisted Pair: 100 metri. – UTP (unshielded twisted pair) or STP (shielded twisted pair) such as CAT 5.
• Cavo Twisted Pair – UTP in CAT 5

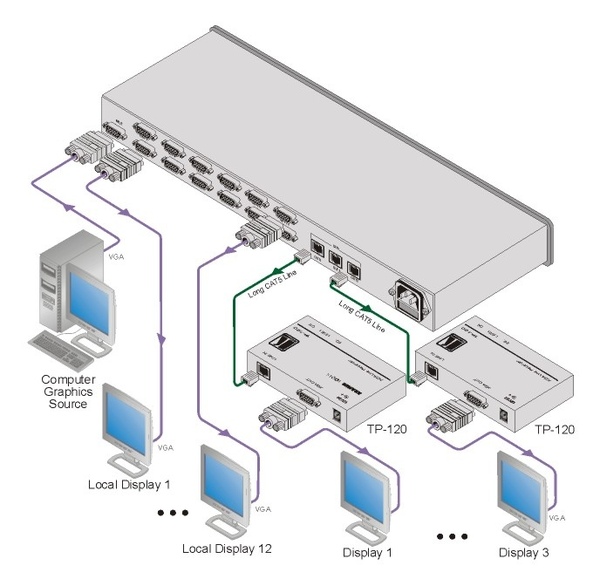

Ricevitori compatibili: PT-120 , TP-105 , TP-105HD , TP-120 , TP-122 , TP-124 , TP-126 , TP-202 , TP-220HD , VP-5R , VS-81ETH

Trasmettitori compatibili: TP-200AXR
Prodotti Rimpiazzati: VP-12N , VP-12xl

Applicazioni:

Presentazioni e applicazioni multimediali che richiedono ottima qualità grafica come: Monitor e Proiettori.
Particolarmente adatto per: Scuole, negozi, ospedali e impianti di sicurezza.

Specifiche:

Standard 19” montaggio a rack (occupa 1RU Rack) 1 UXGA on a 15−pin HD (F) connector.
INPUT: 1 UXGA con connettore HD15F
OUTPUTS: 12 UXGA con connettore HD15F; 3 connettori RJ-45
MAX. OUTPUT LEVEL: UXGA: 1.7Vpp; CAT5: 1.3Vpp
ACCESSORIES: Cavo d’alimentazione
BANDWIDTH (-3dB): UXGA: 330MHz; CAT5: 156MHz
DIFF. GAIN: 0.17% con uscita UXGA
DIFF. PHASE: 0.44 Deg. con uscita UXGA
K-FACTOR: <0.05% con uscite UXGA e CAT5
S/N RATIO: UXGA: 73dB; CAT5: 70dB
CONTROLS: Livello: -0.8dB a 2.4dB
COUPLING: UXGA: DC; CAT5: AC
POWER SOURCE: 230 VAC, 50 / 60 Hz (115VAC, U.S.A.) 31VA
DIMENSIONS: 19"(W), 7"(D) 1U (H) montaggio a rack (occupa 1RU Rack)
WEIGHT: 2.7 kg.
