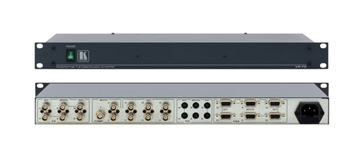

Kramer VP-72

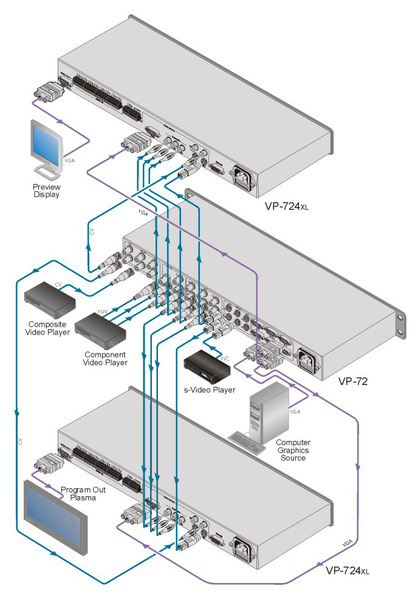

Il VP-72 è un distributore amplificato multi-formato a sette ingressi per video composito, s-Video, component (HDTV) e segnali grafici computer con risoluzioni da VGA a UXGA. Pensato per far lavorare in parallelo due Scaler Kramer della serie ProScaleTM digital scaler/switcher. Include sette distributori amplificati 1:2 in un unico dispositivo: due video composito, due s-Video (Y/C), un component e due grafici computer

• Ampia larghezza di banda – Video composito: 520MHz (- 3dB),s-Video (Y): 520MHz (- 3dB), YUV (Y): 470MHz(- 3dB), VGA®: 485MHz (- 3dB).
• Compatibile HDTV.
• Controlli raggruppati di Livello (Trim) e EQ (Peaking).
• Controllo ID Bit.
• Formato rack standard 19” – 1U.

Applicazioni:

Presentazioni.
Dirette.
Studi grafici.

Specifiche:

INGRESSI: 2x CV su BNC
2x YC su “4p”
1x YUV sui BNC
2x VGA/UXGA su HD-15F.
USCITE: 4x CV su BNC
4x YC su “4p”

2x YUV su BNC
4x VGA/UXGA su HD-15F.
MAX. LIVELLO DI USCITA: 2.4Vpp/75Ω (CV); 2.5Vpp/75Ω (“Y” YC); 2.3Vpp/75Ω (“Y” YUV);. 2.5Vpp/75Ω (“R”, VGA) @100%.
LARGHEZZA DI BANDA (-3dB): 500 MHz (CV); 520 MHz (“Y” YC); 470 MHz (“Y” YUV); 485 MHz (“R” VGA).
DIFF. GUADAGNO: 0.04% (peggiore dei casi).
DIFF. FASE: 0.02 deg (peggiore dei casi).
K-FACTOR: 0.05% (peggiore dei casi).
RAPPORTO S/N: 75dB (peggiore dei casi).
DIAFONIA: - 61dB (peggiore dei casi)
CONTROLLO: Guadagno ed EQ. per mezzo di trimmer accessibili, sulla sezione video.
ID bit con switch sull’ingresso grafico.
ACCOPPIAMENTO: DC.
ALIMENTAZIONE: Universal 100-240VAC, 3.5 VA.
DIMENSIONI: 1U di un rack standard 19".
PESO: 2.6 kg
ACCESSORI: Cavo di alimentazione.
